I. Technische structuur en ontwerpnormen
Het ontwerp van Europese verlengsnoeren moeten zich strikt houden aan de volgende technische specificaties:

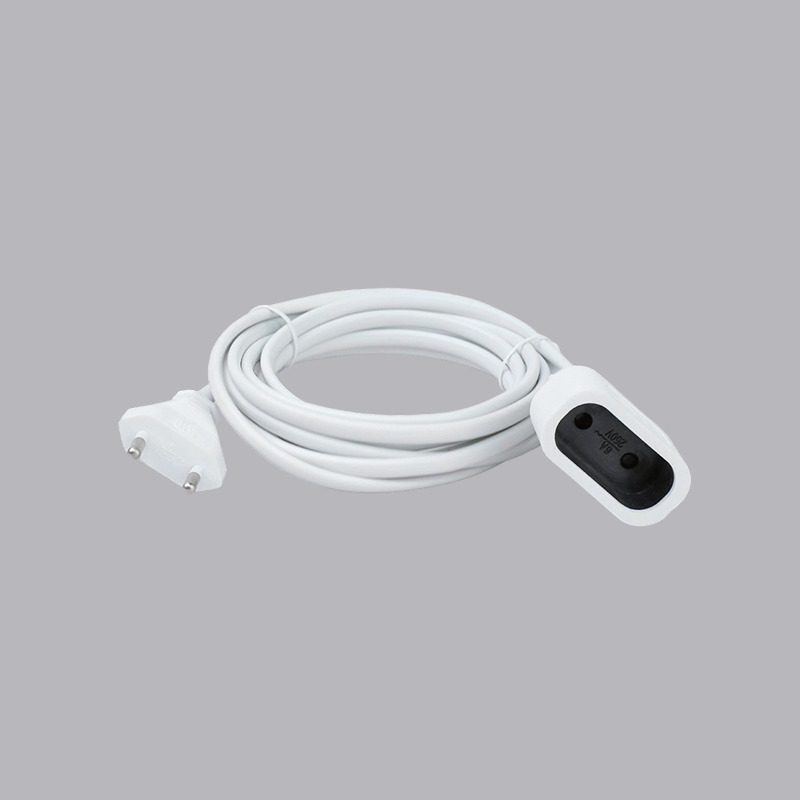

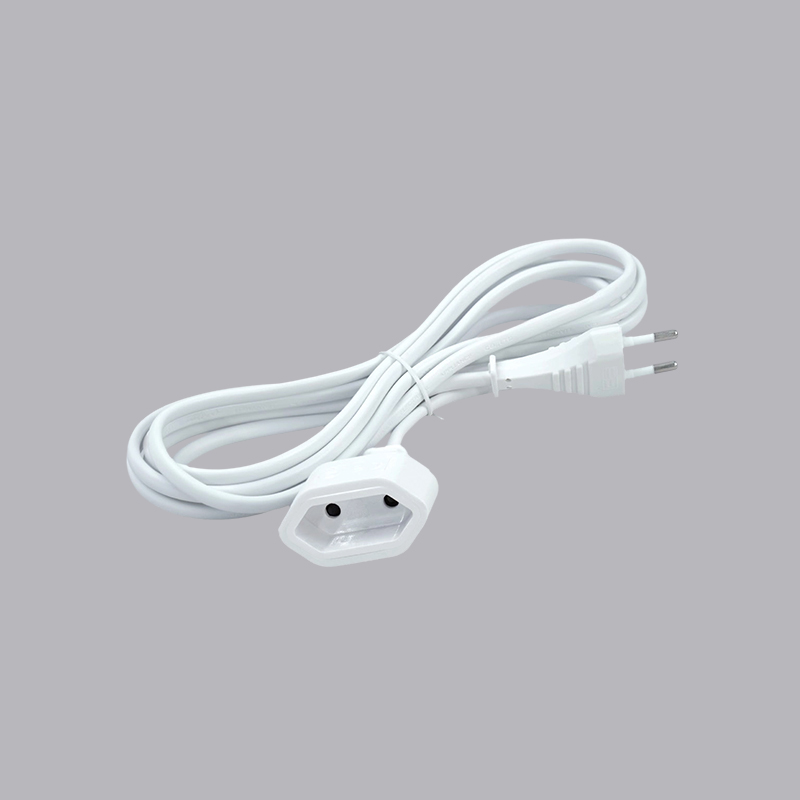

Stekker- en stopcontactinterface
Europese stekkers voldoen doorgaans aan de CEE 7/7-norm (compatibel met Duitse Schuko- en Franse E/F-types). Ze zijn voorzien van cilindrische pinnen met een diameter van 4,8 mm en een lengte van 19 mm, en een veercontact aan de aardingszijde. De stopcontactinterface moet voldoen aan de normen EN 50075 (niet-geaard) of EN 50077 (geaard) om compatibiliteit met gangbare Europese elektrische apparaten te garanderen.
Kabelspecificaties en geleidbaarheid
De kerngeleider moet van zuurstofvrij koper (OFC) zijn met een geleidbaarheid van 100% IACS (International Annealed Copper Standard). Gemeenschappelijke dwarsdoorsnedegebieden zijn onder meer:
0,75 mm² (nominale stroom 10 A, vermogen 2300 W)
1,5 mm² (nominale stroom 16 A, vermogen 3680 W)
2,5 mm² (nominale stroom 25 A, vermogen 5750 W)
De isolatie is doorgaans gemaakt van polyvinylchloride (PVC) of rookarm, nul-halogeen (LSZH) materiaal en is temperatuurbestendig van -15°C tot 70°C.
Beschermingsklasse behuizing
Volgens IEC 60529 moeten verlengsnoeren voor binnenshuis voldoen aan IP20 (bescherming tegen elektrische schokken), terwijl producten voor buitenshuis moeten voldoen aan IP44 (spatwaterdicht) of IP67 (stofdicht en waterdicht).
II. Materiaalwetenschap en veiligheidskenmerken
De materiaalkeuze voor Europese verlengsnoeren bepaalt rechtstreeks hun elektrische veiligheid, duurzaamheid en aanpassingsvermogen aan het milieu. Hun kernmateriaalsysteem is zorgvuldig ontworpen om te voldoen aan de strenge EU-regelgeving.
1. Isolatie- en mantelmateriaaltechniek
Formuleringstechnologie van PVC (polyvinylchloride): Omdat dit het meest gebruikte materiaal is, moet de formulering ervan een evenwicht bereiken tussen vlamvertraging, flexibiliteit en verouderingsbestendigheid.
Vlamvertraging: het moet voldoen aan IEC 60332-1 (verticale brandtest met één snoer) en de strengere IEC 60332-3 (gebundelde brandtest). Vlamvertragende systemen maken doorgaans gebruik van samengestelde vlamvertragers, zoals aluminiumhydroxide (ATH) en magnesiumhydroxide (MDH), die tijdens de verbranding synergetisch werken. Tijdens de verbranding ontleden ze om warmte te absorberen en waterdamp vrij te geven, waardoor de brandbare gassen worden verdund. De zuurstofindex (OI) moet doorgaans hoger zijn dan 32% (ASTM D2863).
Verouderingsweerstand en mechanische eigenschappen: Weekmakers met goede migratieweerstand (zoals DINP en DOTP) moeten worden geselecteerd om broosheid na langdurig gebruik te voorkomen. Antiverouderingsmiddelen (zoals carbon black) moeten effectief bestand zijn tegen UV-degradatie. De eisen aan de treksterkte zijn over het algemeen ≥15 MPa en de rek bij breuk ≥150% (norm EN 50363).
Alternatieve materiaaltoepassingen:
Low Smoke Zero Halogen (LSZH)-materialen worden voornamelijk gebruikt op locaties met strenge brandveiligheidseisen, zoals metro's, luchthavens en datacenters. Ze zijn gebaseerd op polyolefinen (zoals EVA) en vlamvertragers zoals ATH/MDH. Tijdens de verbranding moeten de rookdichtheid en lichttransmissie >60% zijn (IEC 61034), en de gascorrosiviteit (pH en geleidbaarheid) moet voldoen aan EN 50267-2-2.
Rubbermaterialen worden gebruikt in industriële verlengsnoeren voor zwaar gebruik (zoals de H07RN-F-structuur). Ze bieden uitstekende oliebestendigheid, koudebestendigheid (tot -40°C) en mechanische weerstand tegen verbrijzeling (conform de testsreeks EN 60811).
2. Selectie en behandeling van geleidersmetaal
Zuurstofvrij koper (OFC): Zuiverheid ≥ 99,95%, geleidbaarheid ≥ 101% IACS. Het extreem lage zuurstofgehalte (<0,001%) voorkomt waterstofverbrossing en zorgt voor stabiliteit van de geleider na langdurig gebruik.
Platerenproces:
Vernikkelen op pinnen/mouwen: De nikkellaag is doorgaans 3-5 μm dik (volgens EN 50525-1). Het biedt voornamelijk hardheid, slijtvastheid en beschermt het basismateriaal tegen oxidatie. Het onderliggende koper of messing basismateriaal moet een goede elasticiteit behouden.
Vertinnen op interne koperen kern: In industriële omgevingen met een hoge luchtvochtigheid wordt vertinnen vaak gebruikt op koperen geleiders om verhoogde contactweerstand veroorzaakt door sulfidatie of oxidatie effectief te voorkomen en de soldeerbaarheid te verbeteren.
3. Structureel ontwerp en veiligheidsmechanismen
Dubbel isolatiesysteem: Veel Europese verlengsnoeren maken gebruik van een "dubbel isolatie" -ontwerp, bestaande uit basisisolatie (PVC-laag op de geleider) plus aanvullende isolatie (de algehele buitenmantel of een interne isolatiestructuur). Deze producten vereisen geen aarddraad (slechts twee geleiders) en zijn gemarkeerd met een "U" (rond) symbool. Ze voldoen aan EN 60309 en bieden een verhoogde veiligheidsredundantie.
Trekontlasting: Een flexibel "trekontlasting" of intern klemapparaat, meestal spuitgegoten, wordt gevormd op het grensvlak tussen de kabel en de stekker/stopcontact. Dit voldoet aan de buigtestvereisten van EN 60799 en voorkomt interne draadbreuk als gevolg van herhaaldelijk buigen.
III. Systematische analyse van toepassingsscenario's en belastingbeheer
Het selecteren van een verlengsnoer is een systematisch project, dat een alomvattende beslissing vereist op basis van belastingskarakteristieken, omgevingsomstandigheden en veiligheidsvoorschriften.
1. Analyse van belastingstype en kenmerken
Ohmse belastingen: zoals gloeilampen en elektrische verwarmingstoestellen. Ze bieden een stabiele stroom en een lage inschakelstroom, waardoor selectie relatief eenvoudig is; ze hoeven alleen maar aan het nominale vermogen te voldoen.
Inductieve belastingen: zoals motorgereedschap (elektrische boormachines, compressoren) en koelkasten. Aanloopstromen (inschakelstromen) kunnen 5-7 maal de nominale stroom bereiken en honderden milliseconden aanhouden. Kabels (doorgaans met voldoende dwarsdoorsnedeoppervlak) en connectoren (om boogerosie te voorkomen) moeten zo worden gekozen dat ze deze korte overbelastingen kunnen weerstaan.
Capacitieve belastingen: zoals schakelende voedingen (computers, opladers voor mobiele telefoons). Bij het inschakelen treedt er een grote condensatorlaadstroom (inschakelstroom) op. Hoewel deze piek slechts een korte tijd duurt, heeft deze nog steeds invloed op de connectorcontacten.
Niet-lineaire belastingen: zoals omvormers en LED-drivervoedingen. Deze belastingen genereren harmonischen van hoge orde (vooral de derde harmonische), waardoor de neutrale stroom mogelijk de fasestroom overschrijdt. Voor verlengkabels met meerdere gaten moet deze factor volledig in aanmerking worden genomen en moet een ontwerp met een dikkere neutrale geleiderdoorsnede worden gekozen.
2. Professionele selectiegids voor specifieke omgevingen
Industriële werkplaatsen/bouwplaatsen:
Kabeltype: Er moet een robuuste, met rubber omhulde kabel (zoals H07RN-F) worden gebruikt. De oliebestendigheid, mechanische verbrijzelingsweerstand en weersbestendigheid (-25°C tot 60°C) overtreffen die van PVC ruimschoots.
Beschermingsgraad: Minimaal IP67, bescherming tegen het binnendringen van koelvloeistof, metaalresten en stof.
Extra functies: Geïntegreerde RCD (Residual Current Device) en overstroombeveiliging zijn best practices.
Datacenters/computerruimtes:
Vlamvertragende vereisten: LSZH-kabel is verplicht om te voorkomen dat giftige rook en corrosieve gassen precisieapparatuur beschadigen en evacuatie belemmeren in geval van brand.
Prestatie-eisen: Kabels moeten een lage inductie en lage impedantie hebben om spanningsstabiliteit te garanderen. Deze kabels gaan vaak vergezeld van een op maat gemaakte PDU (power distribution unit) van fabrikanten zoals Cixi Lianou Electrical Appliance Co., Ltd.
Medische faciliteiten:
Normnaleving: Moet voldoen aan de EN 60601-1-veiligheidsnorm voor medische elektrische apparatuur. Deze norm heeft extreem strenge regels voor aardlekstroom en patiëntlekstroom (doorgaans <0,1 mA).
Structureel ontwerp: Stekkers en stopcontacten hebben doorgaans verschillende kleuren of vormen om te voorkomen dat ze per ongeluk op niet-medische circuits worden aangesloten.
Outdoor en tijdelijke evenementen:
Mechanische bescherming: Kabels moeten een zeer veerkrachtige buitenmantel hebben en kunnen een extra pantserlaag bevatten.
Zichtbaarheid en veiligheid: Kabels moeten helder gekleurd zijn (oranje of geel) en overal voorzien zijn van 30 mA hooggevoelige aardlekschakelaars om elektrische schokken door vocht te voorkomen.
Seizoensgebonden aanpassingsvermogen: Zorg er in koude gebieden voor dat het kabelmateriaal bij lage temperaturen niet broos wordt.
3. Technische principes van lastbeheer
Reductie: Langdurig gebruik bij volledige belasting is ten strengste verboden. In de techniek wordt vaak de 80%-regel gevolgd. Dit betekent dat voor een verlengsnoer van 16 A de aanbevolen continue belasting 12,8 A (ongeveer 2940 W) niet mag overschrijden, waardoor tijdelijke overbelasting en warmteafvoer mogelijk zijn.
Lengte en spanningsverlies: Kabels hebben een impedantie, waardoor de spanning daalt naarmate de lengte toeneemt. Volgens IEC 60364-5-52 moet de spanningsval over het algemeen minder dan 3% bedragen. De berekeningsformule is: Spanningsval ΔU = (ρ * L * I * 2) / A (ρ is soortelijke weerstand, L is lengte, I is stroom en A is dwarsdoorsnede). Langere transmissieafstanden vereisen een groter dwarsdoorsnedeoppervlak.
Thermisch beheer: Verlengsnoeren moeten volledig worden uitgetrokken. Door ze op te rollen ontstaat er inductie en wordt de warmteafvoer belemmerd, wat leidt tot warmteaccumulatie en brandgevaar. Er moet voldoende ruimte om hen heen gelaten worden voor luchtcirculatie.
IV. Productieproces en kwaliteitscontrole
Neem als voorbeeld Cixi Lianou Electrical Appliance Co., Ltd., een belangrijke onderneming in de provincie Zhejiang, China. Het productieproces belichaamt hoge industriële normen:
Spuitgietproces
Plugbehuizingen worden vervaardigd met behulp van een volautomatische spuitgietmachine (sluitkracht ≥ 800T), waarbij de temperatuurnauwkeurigheid van de matrijs wordt geregeld tot ±1°C om te garanderen dat de afmetingen voldoen aan de EN 50075-specificaties.
Kabelmontage
De draden en connectoren worden verbonden door middel van ultrasoon lassen, met weerstandswaarden die 35% lager zijn dan bij mechanisch krimpen. De productielijn is uitgerust met een hoogspanningstester (1500V/60s) en een aarddoorgangstester (weerstand <0,1Ω).
Kwaliteitscontrolesysteem
100% inschakeltest (belasting van 1,25 keer de nominale stroom gedurende 1 uur).
Willekeurige inspectie-items zijn onder meer een kogeldruktest (125°C/1 uur), een buigtest (10.000 cycli) en een hittebestendigheidstest (70°C/7 dagen).
