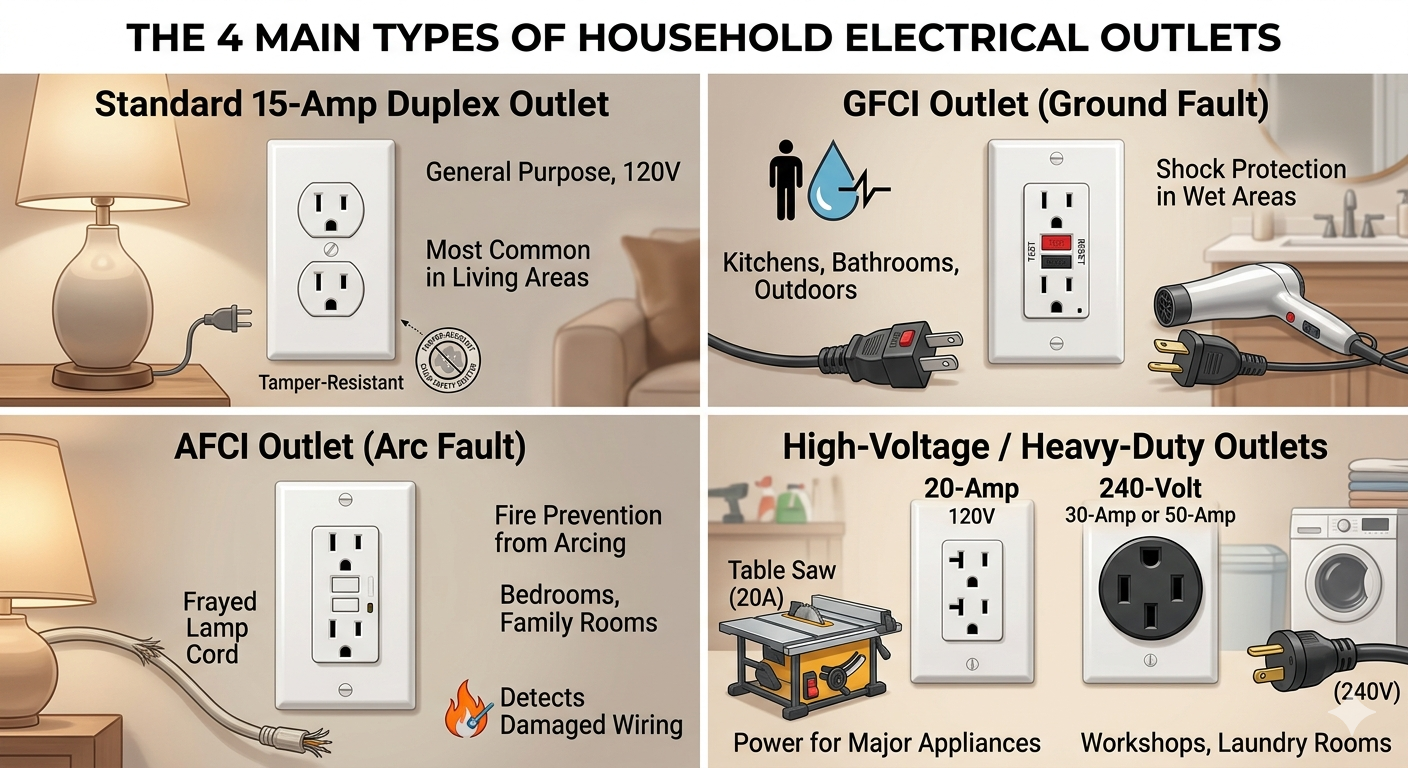

De vier belangrijkste soorten stopcontacten In moderne woningen vindt u het standaard duplex-stopcontact van 15 ampère, het Ground Fault Circuit Interrupter (Aardlekschakelaar) stopcontact, het Arc Fault Circuit Interrupter (AFCI) stopcontact en speciale hoogspanningsstopcontacten van 20 ampère of 240 volt. Deze componenten vormen de essentiële interface tussen het complexe bedradingssysteem van uw huis en uw dagelijkse apparaten, variërend van smartphones tot zware drogers. Het begrijpen van deze variaties is niet alleen een kwestie van gemak; het is een cruciaal onderdeel van elektrische brandpreventie en persoonlijke veiligheid.
1. Het standaard duplex-stopcontact van 15 ampère: het huishoudelijke werkpaard
Standaard duplex-stopcontacten van 15 ampère zijn de meest alomtegenwoordige stroombronnen in Noord-Amerikaanse huizen, ontworpen voor algemeen gebruik met elektronica met een laag wattage. Deze stopcontacten zijn doorgaans voorzien van twee verticale sleuven en een U-vormig aardingsgat, wat de evolutie vertegenwoordigt van oudere, ongeaarde ontwerpen met twee tanden. In een typisch huis van 1.500 vierkante meter vindt u mogelijk tussen de 40 en 60 van deze stopcontacten, verdeeld over slaapkamers, woonruimtes en gangen.
De primaire functie van deze verkooppunten is het bieden van consistentie 120 volt aanbod. Hoewel ze betrouwbaar zijn, missen ze de geavanceerde interne logica die wel te vinden is in op veiligheid gerichte modellen. Moderne bouwvoorschriften vereisen nu dat deze standaard stopcontacten dat zijn Fraudebestendig (TR) . TR-stopcontacten zijn voorzien van interne luiken die voorkomen dat kinderen vreemde voorwerpen zoals haarspelden of sleutels erin steken, een veiligheidsvoorziening die elektrisch letsel bij kinderen met bijna 95% sinds de verplichte goedkeuring ervan in de National Electrical Code (NEC).
2. Aardlekschakelaars: essentiële bescherming voor natte locaties
Ground Fault Circuit Interrupter (GFCI)-stopcontacten zijn gespecialiseerde veiligheidsapparaten die zijn ontworpen om dodelijke elektrische schokken te voorkomen door de stroom onmiddellijk uit te schakelen wanneer een aardlek wordt gedetecteerd. Aardlekschakelaars, herkenbaar aan hun "Test"- en "Reset"-knoppen, zijn verplicht in gebieden waar water en elektriciteit elkaar waarschijnlijk ontmoeten, zoals badkamers, keukens, wasruimtes en buitenruimtes.
De technologie achter een aardlekschakelaar is ongelooflijk nauwkeurig. Het bewaakt voortdurend de balans van de elektrische stroom die door het circuit beweegt. Als de stroom vloeit uit van de hete draad verschilt van de stroom die terugkeert door de neutraal draad door zo weinig als 4 tot 6 milliampère , gaat het apparaat ervan uit dat de elektriciteit naar de grond lekt (mogelijk via een menselijk lichaam) en struikelt naar binnen 1/30ste van een seconde . Deze snelle reactie is het verschil tussen een kleine tinteling en een fatale hartgebeurtenis.
3. AFCI-stopcontacten: het schild tegen elektrische branden
Arc Fault Circuit Interrupter (AFCI) stopcontacten zijn geavanceerde elektronische componenten die zijn ontworpen om gevaarlijke elektrische bogen te detecteren en de stroom uit te schakelen om structurele branden te voorkomen. Terwijl aardlekschakelaars mensen tegen schokken beschermen, beschermen AFCI's de structuur tegen hittegerelateerde gevaren veroorzaakt door beschadigde bedrading, losse verbindingen of doorboorde kabels achter muren.
Elektrische vonken ontstaan wanneer elektriciteit over een onbedoelde opening springt, waardoor intense hitte ontstaat, die vaak te hoog is 10.000 graden Fahrenheit —die de omringende isolatie of houtskeletbouw gemakkelijk kunnen doen ontbranden. De Commissie voor consumentenproductveiligheid (CPSC) schat dat AFCI-technologie meer zou kunnen voorkomen dan 50% van elektrische branden die elk jaar in woningen voorkomen. Deze stopcontacten maken gebruik van digitale signaalverwerking om onderscheid te maken tussen een "normale" boog (zoals de vonk wanneer u een lichtschakelaar inschakelt) en een "ongewenste" gevaarlijke boog veroorzaakt door een gerafeld snoer.
4. Speciale stopcontacten voor hoogspanning en 20 ampère
Hoogspanningsstopcontacten van 240 volt en 20 ampère zijn speciale stopcontacten die zijn ontworpen voor energie-intensieve apparaten die een standaardcircuit zouden overbelasten. Je kunt een stopcontact van 20 ampère onderscheiden door de kleine horizontale "T"-sleuf aan de neutrale kant, terwijl stopcontacten van 240 volt veel groter zijn en unieke tandconfiguraties hebben (vaak rond of met drie grote schuine bladen).
Deze stopcontacten zijn niet uitwisselbaar met standaardelektronica. EEN 20 ampère stopcontact wordt meestal aangetroffen in keukens of werkplaatsen voor het hanteren van elektrisch gereedschap en zware blenders. Aan de andere kant, 240 volt stopcontacten zijn gereserveerd voor grote apparaten zoals elektrische drogers, fornuizen en centrale airconditioningunits. Omdat deze apparaten een aanzienlijke hoeveelheid stroom trekken, vaak tussendoor 30 tot 50 ampère —ze vereisen dikkere bedrading (meestal 10-gauge of 8-gauge) om de belasting te kunnen hanteren zonder oververhitting.
Vergelijkende analyse van soorten verkooppunten
Om beter te begrijpen welk stopcontact nodig is voor specifieke scenario's, vergelijkt de volgende tabel de belangrijkste kenmerken en typische toepassingen van de vier besproken typen stopcontacten.
| Uitgangstype | Spanning/stroomsterkte | Primair voordeel | Gemeenschappelijke locaties |
|---|---|---|---|
| Standaard duplex | 120V / 15A | Algemeen nut | Slaapkamers, woonkamers |
| GFCI | 120V / 15A-20A | Schokpreventie | Keukens, badkamers, buitenshuis |
| AFCI | 120V / 15A-20A | Brandpreventie | Slaapgedeeltes, Familiekamers |
| Hoogspanning/20A | 120V-240V / 20A-50A | Zware laadcapaciteit | Wasplaats, keuken, werkplaats |
Vergelijking van de 4 soorten stopcontacten op basis van spanning, veiligheidsvoorzieningen en plaatsing.
Het belang van een fraudebestendig ontwerp (TR).
Fraudebestendige technologie is een onmiskenbaar veiligheidskenmerk in moderne stopcontacten, waardoor het risico op elektrocutie bij kinderen aanzienlijk wordt verminderd. Deze stopcontacten zien er identiek uit aan standaard stopcontacten, maar bevatten veerbelaste sluiterplaten.
De luiken gaan alleen open als er tegelijkertijd gelijke druk op beide sleuven wordt uitgeoefend, wat gebeurt als er een standaardplug wordt ingestoken. Als een kind een enkel voorwerp probeert in te steken, zoals een paperclip, blijven de luikjes gesloten. Volgens gegevens van de Nationale Vereniging voor Brandbeveiliging (NFPA) , ongeveer 2.400 kinderen elk jaar last hebben van ernstige schokken en brandwonden als gevolg van het insteken van voorwerpen in stopcontacten. De wijdverbreide overstap naar TR-verkooppunten is de meest effectieve oplossing voor dit vermijdbare gevaar.
Wanneer moet u de stopcontacten in uw huis upgraden?
Huiseigenaren zouden moeten overwegen om hun stopcontacten te upgraden als ze flikkerende lichten of verkleurde frontplaten tegenkomen of als het huis vóór het midden van de jaren zeventig is gebouwd en nog steeds tweepolige ongeaarde stopcontacten gebruikt. Moderne apparaten en elektronica vereisen een stabiele aarding om gevoelige interne circuits te beschermen.
- Verkleuring: Vergeling of verkoolde plekken op een stopcontact duiden op interne oververhitting en vormen een aanzienlijk brandrisico.
- Losse stekkers: Als snoeren gemakkelijk uit het stopcontact vallen, zijn de interne contacten versleten, wat vonkoverslag kan veroorzaken.
- Niet-geaarde stopcontacten: Het vervangen van tweepolige stopcontacten door aardlekschakelaars (met het label "No Equipment Ground") of het opnieuw bedraden voor een volledige aarding is essentieel voor de moderne laptop- en tv-veiligheid.
Veelgestelde vragen (FAQ)
Kan ik een apparaat van 15 ampère in een stopcontact van 20 ampère gebruiken?
Ja, het is volkomen veilig om een standaardapparaat van 15 ampère aan te sluiten op een stopcontact van 20 ampère, omdat het apparaat alleen de hoeveelheid elektriciteit "trekt" die het nodig heeft. Het vermogen van 20 ampère verwijst naar de capaciteit van het stopcontact, niet de hoeveelheid stroom die het in een apparaat dwingt.
Wat is het verschil tussen GFCI en AFCI?
Het fundamentele verschil is dat GFCI mensen beschermt tegen schokken, terwijl AFCI het huis beschermt tegen brand. GFCI's detecteren stroomlekken naar de grond, terwijl AFCI's gevaarlijke elektrische vonken (bogen) detecteren.
Hoe vaak moet ik mijn aardlekschakelaars testen?
Experts op het gebied van elektrische veiligheid raden aan om de aardlekschakelaar-stopcontacten één keer per maand te testen door op de knop "Test" te drukken. Als de "Reset"-knop niet naar buiten springt, is het interne veiligheidsmechanisme defect en moet het stopcontact onmiddellijk worden vervangen.
Waarom hebben sommige verkooppunten groen licht?
Een groen lampje op een GFCI- of AFCI-stopcontact geeft doorgaans aan dat het apparaat van stroom wordt voorzien en dat de zelftestfunctie met succes is geslaagd. Als het lampje rood wordt of uitgaat, duidt dit op een trip of een apparaatstoring.
Conclusie: Investeren in elektrische integriteit
Het begrijpen van de 4 soorten stopcontacten is de eerste stap op weg naar een veilig en efficiënt modern huis. Of het nu gaat om de schokpreventie van een aardlekschakelaar, de brandpreventie van een AFCI of de krachtige stroomvoorziening van een stopcontact van 240 volt, elk vervult een specifieke en cruciale rol. Door ervoor te zorgen dat uw huis is uitgerust met de juiste hardware voor de juiste locatie, voldoet u niet alleen aan de veiligheidscodes, maar zorgt u ook voor een veilige omgeving voor uw gezin en uw dure elektronica.
Onthoud altijd dat hoewel het vervangen van de frontplaat van een stopcontact een eenvoudige doe-het-zelf-taak is, het wijzigen van de feitelijke bedrading of het installeren van nieuwe circuits altijd moet worden uitgevoerd door een vakman. erkend elektricien om ervoor te zorgen dat aan alle lokale bouwvoorschriften en veiligheidsnormen wordt voldaan.
